在CHO细胞灌流培养工艺中，实现培养基储液桶与生物反应器、以及反应器与废液收集系统之间的可靠、高效、无菌连接，是保障长期连续生产成功、防止微生物污染的核心环节。传统的不锈钢管路与反复灭菌（SIP/CIP）模式正迅速被更灵活、风险更低的一次性无菌连接技术所取代。本文将系统解析如何为CHO细胞灌流工艺设计和搭建一套完整的无菌流体传输系统，深度聚焦一次性储液袋/桶的选择、无菌连接技术的比较与选型、管路布局与风险控制、以及废液收集系统的无菌保障策略。无论您使用的是传统不锈钢反应器还是一次性生物反应器（SUB），本文都将提供从设计原则到实操细节的完整解决方案，助您构建坚不可摧的“无菌生命线”。

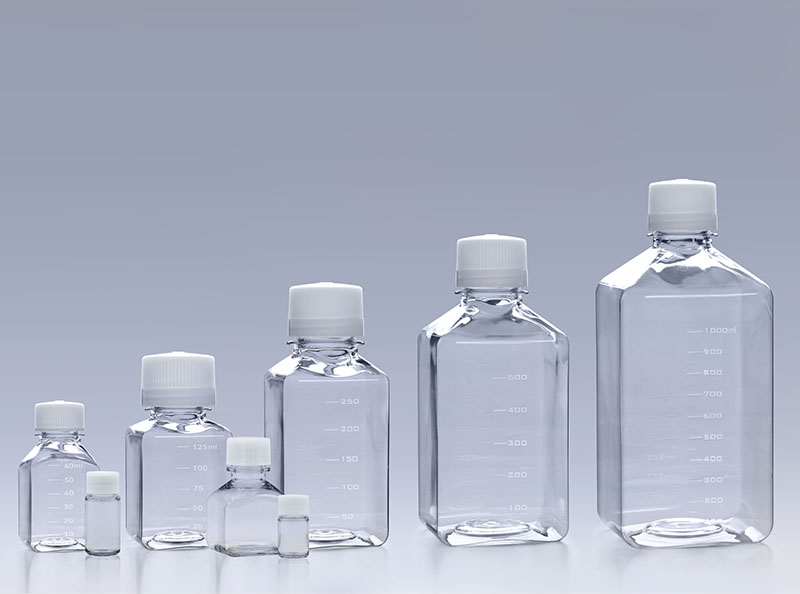

血清培养基瓶

引言：灌流工艺的“血管系统”——无菌连接的重要性

灌流培养通过持续补充新鲜培养基并移出含代谢废物的培养液，使CHO细胞能维持数周甚至数月的高密度生长与生产。这一过程要求培养基补充和废液移除的路径必须绝对无菌、连接可靠、操作简便。任何连接点的污染都可能导致整批价值不菲的细胞和产物报废。因此，精心设计这套“进”与“出”的流体管理系统，是灌流工艺成功的先决条件。

第一部分：系统总体架构与设计原则

一套标准的CHO细胞灌流无菌连接系统通常包含以下核心模块，其设计需遵循“封闭、简单、可靠、可验证”的原则。

新鲜培养基供应端：无菌培养基储液桶/袋 → 除菌过滤器 → 传输泵 → 无菌连接点A​ → 生物反应器。

细胞截留与循环端：生物反应器 → 细胞截留装置（如中空纤维膜） → 循环泵 → 返回生物反应器。

废液/收获液收集端：生物反应器（或细胞截留装置渗透侧） → 无菌连接点B​ → 废液收集桶/袋。

设计核心原则：

封闭式系统：尽可能采用预灭菌的封闭组件，减少开放式操作。

一次性技术优先：对于培养基和废液储液单元，优先选用预灭菌的一次性储液袋（2D/3D袋），彻底消除清洁验证（CIP/SIP）的负担和交叉污染风险。

冗余无菌屏障：在关键连接点前后设置除菌过滤器（0.2 μm或0.1 μm除支原体）作为额外屏障。

流向与标识清晰：所有管路应有明确标识（介质、流向、批次号），并使用不同颜色区分（如培养基管路为白色，废液管路为红色）。

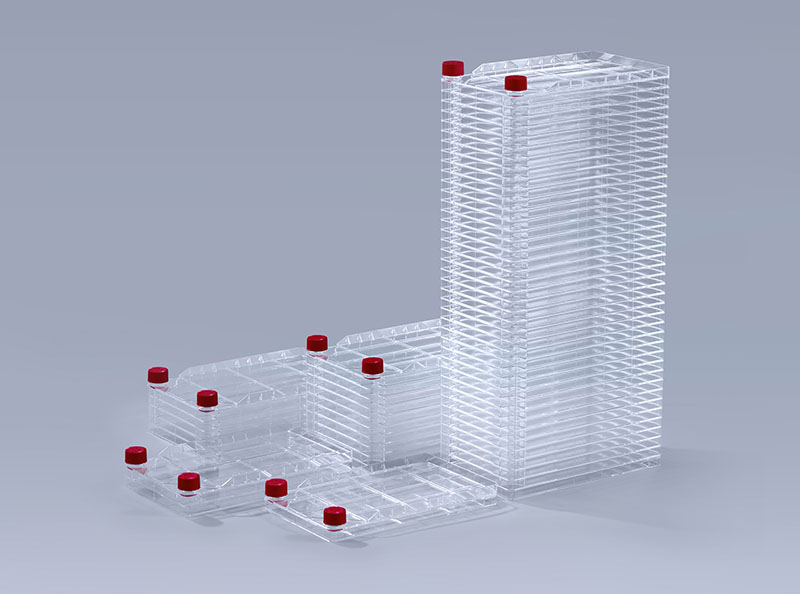

细胞工厂

第二部分：关键组件详解与选型指南

1. 培养基与废液储液单元

一次性储液袋：已成为主流选择。应选择生物相容性认证（USP Class VI）的材料，并配备集成化的端口，如：

培养基袋：需有进液口（带盖）、出液口（已预连接无菌管路或无菌接头）、取样口、进气过滤器（0.2 μm）用于压力输送。

废液收集袋：需有进液口、排气过滤器（0.2 μm）、容量刻度。建议选择带透明观察窗的袋子，便于监控液位。

不锈钢储液罐：若因成本或工艺规模必须使用，则必须配备完整的在线清洗（CIP）和在线灭菌（SIP）系统，且所有接口（如接种、取样、补料）均需设计为无菌连接端口。

2. 无菌连接技术——系统的“关节”

这是确保连接点无菌的核心技术，主要有以下几种方式：

无菌连接器（Aseptic Connectors）：

原理：两个预灭菌的半边连接器在对接时，通过机械方式刺破或移开内部的隔膜，在无菌环境下实现连通。断开后，隔膜自动复位密封。

优势：操作快速（秒级）、无需特殊设备、可靠性高、可重复连接/断开。

类型：有螺纹式、卡扣式等多种，接口标准包括鲁尔接头、TC卡盘等。

无菌接管机（Tube Welder）：

原理：通过热熔方式将两段热塑性管路在无菌条件下焊接在一起，形成无缝连接。

优势：连接强度高，无死体积，适用于需要永久性或长期连接的情况。

应用：常用于一次性生物反应器系统管路的初始组装。

蒸汽灭菌（SIP）连接器：

原理：专门设计用于连接一次性系统与不锈钢系统的接口。连接后，可通过接口内部的蒸汽通道进行在线灭菌，确保连接点的无菌性。

优势：是实现一次性系统与传统固定设备无菌对接的桥梁。

选型建议：对于需要频繁连接/断开的位置（如更换培养基袋、连接取样管），首选无菌连接器。对于系统组装时的永久性管路连接，使用无菌接管机。在混合使用一次性与不锈钢设备时，SIP连接器是关键。

3. 传输与驱动单元

泵：灌流工艺通常使用蠕动泵，因其能提供温和、无剪切力的流体传输，且泵头与流体不直接接触，避免了污染风险。需根据灌流速率（通常为0.5-2个反应器体积/天）选择合适的泵管尺寸和泵头。

传感器与过滤器：

除菌过滤器：在培养基进入反应器前必须经过0.2 μm除菌过滤。对于支原体风险高的工艺，可选择0.1 μm过滤器。

压力传感器：安装在过滤器前后，用于监测滤器堵塞情况，实施完整性测试。

流量传感器：用于精确控制和监测灌流速率。

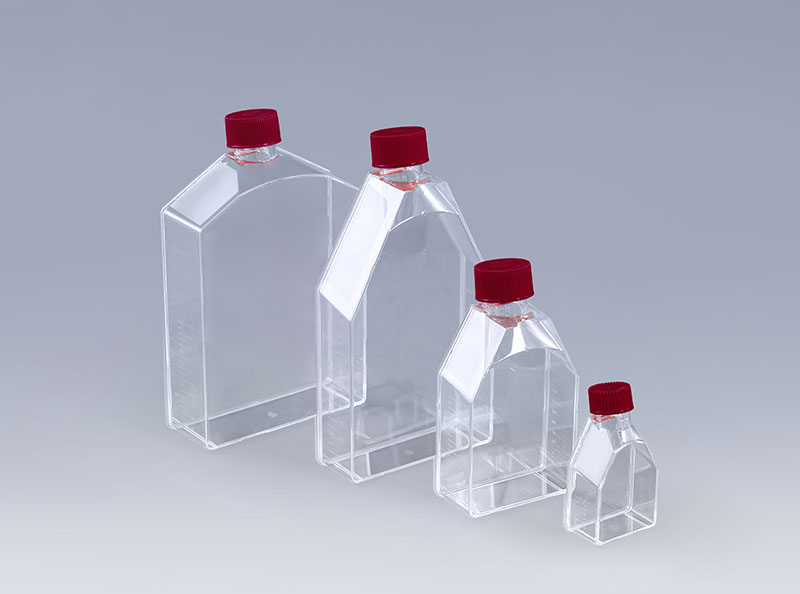

细胞培养方瓶

第三部分：连接操作流程与无菌保障要点

1. 培养基袋与反应器进液管路的连接：

准备：将预灭菌的培养基袋放置在安全柜或洁净区内。检查袋体、管路和连接器的外包装完整性及灭菌指示标签。

暴露：在A级洁净环境（如层流罩下）打开包装，取出培养基袋的出液管（末端已预装无菌连接器的一半）。

连接：将反应器进液管路上对应的另一半无菌连接器与之对准，执行快速连接操作（如旋转卡紧）。听到“咔嗒”声或看到指示窗变色，确认连接成功。

通气：连接培养基袋的进气过滤器管路至经过除菌过滤的压缩空气或混合气体源，用于压力驱动补液。

2. 废液管路与收集袋的连接：

准备：将预灭菌的废液收集袋放置在低于生物反应器的位置（利用重力辅助排液）。

连接：将反应器排液管或细胞截留装置渗透液出口管路的无菌连接器，与废液袋进液口的无菌连接器进行对接。

排气：确保废液袋的排气过滤器畅通，避免袋内正压影响排液。

3. 系统初始化与运行：

连接完成后，在启动灌流前，应对所有新连接的管路进行排空与润洗，用少量培养基驱赶管路中的空气。

开始低流速灌流，并密切观察各连接点是否有泄漏。

整个操作过程应在ISO 5级（A级）洁净环境下进行，操作人员需严格遵守无菌操作规范。

第四部分：验证、监控与风险控制

组件预灭菌验证：确保所有一次性组件（储液袋、管路、连接器）的灭菌过程（通常为伽马辐照）经过验证，并提供灭菌证书。

过滤器完整性测试：连接前后，对除菌过滤器进行起泡点或扩散流测试，确保其截留性能。

在线与离线监测：

在线：监测灌流管路压力、流量、储液袋重量（用于计算补液量）。

离线：定期对培养基、补料液及废液进行无菌检查（如微生物限度检测）。

主要风险与对策：

污染风险：主要来自连接操作失误和环境暴露。对策：严格在层流罩下操作，使用经过培训的人员，采用冗余无菌屏障（如连接器+过滤器）。

泄漏风险：连接不牢或管路破损。对策：连接后进行保压测试，定期巡检。

误操作风险：连接错误管路。对策：清晰的标识、标准操作程序（SOP）和双重检查制度。

为CHO细胞灌流工艺设计和连接无菌的培养基与废液系统，是一项融合了工程设计、材料科学和无菌技术的综合性任务。其发展趋势明确指向一次性化、模块化和智能化。通过采用预灭菌的一次性储液袋与管路，并结合可靠的无菌连接器（如快速无菌接头）或焊接技术，可以极大地简化操作流程，缩短批次间隔时间，并从根本上降低交叉污染和清洁验证相关的风险。对于传统不锈钢设施与一次性系统共存的场景，SIP连接器提供了完美的桥梁。
